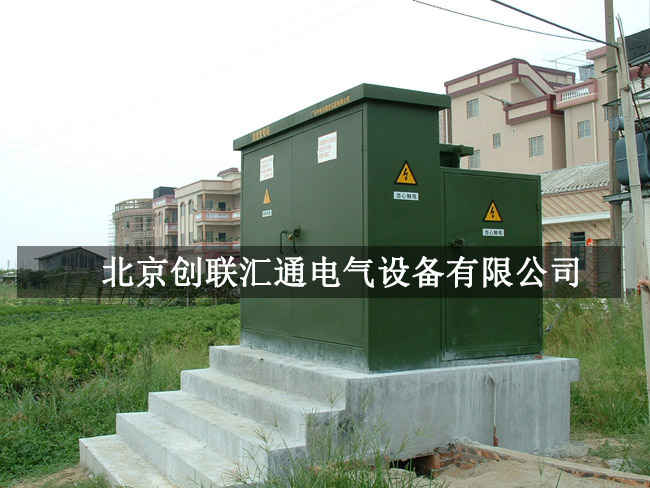

箱式變壓器將傳統變壓器集中設計在箱式殼體中，具有體積小、重量輕、低噪聲、低損耗、高可靠性，廣泛應用于住宅小區、商業中心、輕站、機場、廠礦、企業、醫院、學校等場所。箱式變壓器的保護是專門保護變壓器的，是集開發研制的集保護、監視、控制、通信等多種功能于一體的電力自動化高新技術產品，是構成智能化箱式變壓器的理想電器單元。箱式變電站主要由多回路高壓開關系統、鎧裝母線、變電站綜合自動化系統、通訊、遠動、計量、電容補償及直流電源等電氣單元組合而成，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱體內，機電一體化，全封閉運行。

    箱式變壓器分歐式和美式，美式體積小，負荷能力較低，供電可靠性不高，歐式體積較大，負荷能力與供電可靠性都比美式強，在我一般用的都是歐式箱變。其中內10、6、3與0.4kV輸電與配電系統相量也有兩種相位。在上海地區，有一種10kV與110kV輸電系統電壓相量差60°電氣角，此時可采用110/35/10kV電壓比與YN，yn0，y10接法的三相三繞組電力變壓器，但限用三相三鐵心柱式鐵心。

箱式變壓器型號：SCB10-100/10/0.4
箱式變壓器型號：SCB10-160/10/0.4
箱式變壓器型號：SCB10-200/10/0.4
箱式變壓器型號：SCB10-250/10/0.4
箱式變壓器型號：SCB10-315/10/0.4
箱式變壓器型號：SCB10-400/10/0.4
箱式變壓器型號：SCB10-500/10/0.4
箱式變壓器型號：SCB10-630/10/0.4
箱式變壓器型號：SCB10-800/10/0.4
箱式變壓器型號：SCB10-1000/10/0.4
箱式變壓器型號：SCB10-1250/10/0.4
箱式變壓器型號：SCB10-1600/10/0.4
箱式變壓器型號：SCB10-2000/10/0.4

    箱式變壓器型號內60與35kV的輸電系統電壓有二種不同相位角。 如220/60kV變壓器采用YNd11接法，與220/69/10kV變壓器用YN，yn0，d11接法，這二個60kV輸電系統相差30°電氣角。 當220/110/35kV變壓器采用YN，yn0，d11接法，110/35/10kV變壓器采用YN，yn0，d11接法，以上兩個35kV輸電系統電壓相量也差30°電氣角。

所以，決定60與35kV級繞組的接法時要慎重，接法必須符合輸電系統電壓相量的要求。根據電壓相量的相對關系決定60與35kV級繞組的接法。否則，即使容量對，電壓比也對，變壓器也無法使用，接法不對，變壓器無法與輸電系統并網。 但要注意：單相變壓器在聯成三相組接法時，不能采用YNy0接法的三相組。三相殼式變壓器也不能采用YNy0接法。
