一、產品特征



　　樹脂絕緣干式變壓器是我公司引進外提高前輩技術，自主斥地了SC9 、SCB9系列和SC1O 、SCB1O 系列帶填料薄絕緣干式變壓器，由于線圈被環氧樹脂包封，所以難燃，防火、防爆，免庇護，無凈化，體積小，可直接安裝在負荷中心。同時科學合理的假想和澆注工藝，使產品部門放電量更小，噪聲低，散熱才氣強，在強逼風冷條件下可以或許在140 ％額定負載下耐久運轉，并配有智能溫控儀，具有弊端報警，超溫報警，超溫跳閘和黑閘子服從，并經過進程RS485 串行接口與計算機相連，可以或許糾合監督和控制。



　　由于我公司干式變壓器具有以上特征，因此廣泛操縱于輸變電系統，如賓館飯店，機場，高層建筑，商業中心，室第小區等先要場合，和地鐵，冶煉電廠，輪船，陸地鉆井平臺等環境卑鄙場合。



　　鐵芯



　　鐵芯選用進口良好冷軋硅鋼片，鐵芯選用進口良好冷軋硅鋼片，全斜接終結構，心柱采納F級無緯粘帶綁扎，鐵芯概略采納環氧樹脂包封，降落了空載耗損，空載電流和鐵芯噪聲，夾件和緊固件經出格概略措置，使產品概況質量有了進一步前進。



　　高壓繞組



　　高壓繞組高壓繞組用帶填料環妞樹脂真空澆注，極大地減小終局放量，前進了線圈電氣強度，繞組內外壁用玻璃纖維網格板加添，增強了線圈的機械強度，前進了產品抗突發短路的才氣，線圈永不開裂。



　　高壓繞組



　　高壓繞組采納箔式結構，處置了用線繞時軸向螺旋角標題問題，使安匝更平衡，同時線圈采納軸向冷卻風道，增強了散熱才氣，繞組層間采納TD 陽環氧樹脂預浸布，集體固化成形。



　　制造工藝



　　線圈在高精度繞線機上繞制，高壓繞組采納箔式繞制結構變壓器容量較大時有通風道繞制結束掉隊行真空死板，掃數澆注及固化歷程完全遵照工藝要求遏制把持，統統歷程都需有嚴格的監視，并視情況遏制調解口澆注的慎密制造歷程使線圈無氣泡、空穴，使制成的變壓器達到良好運轉成果。



　　溫控系統輕風冷系統



　　采納橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美好等特征，增強了變壓器的過載才氣。溫度控制采納智能溫控儀，前進了變壓器運轉安好可靠性。



　　呵護外殼和出線母排



　　呵護外殼對變壓器作進一步的安好卵翼，防護等第有IPZO 、IP23 等，外殼材料有冷軋鋼板，不銹鋼板等供用戶遴選高壓出線用標準母線架空線，側出線和頂出線都可，也可為用戶假想分外出線編制。



　　變壓器出線編制



　　可依照不合的接口形式制造常規的出線、標準封閉母線和標準側出線，也可以或許依照用戶要求假想分外出線編制。

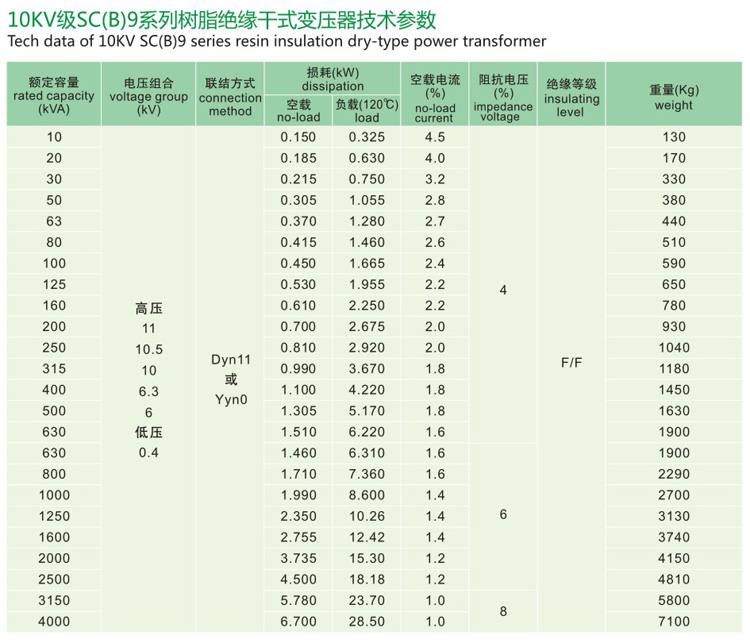

　　產品標準



　　GB/T10228-2008 GB109411-2007 JB/T10088-2004 GB4208-1993?



　　額定高壓:10(11,10.5,6.6,6.3,6)KV



　　額定高壓:0.4kV



　　聯系組別:Dynll 或Yyn0



　　高壓分接范圍: ±5%或±2×2.5%



　　絕緣水平LI75AC35/LIOAC5?



　　頻次：50Hz

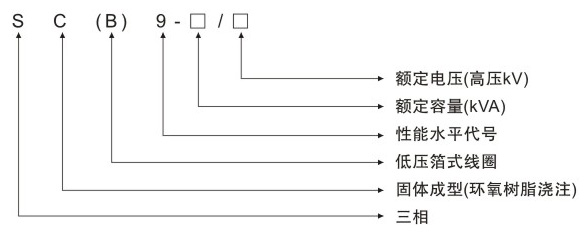

　　二、型號含義
