升壓器scb10-1250

　　

　　SCB10系列環氧樹脂澆注干式變壓用具有寧?kù)o，阻燃防火，無凈化，可間接安裝在負荷中間。免保護，安裝簡潔。防潮機能好，停運后不經預枯燥便可投入運轉。消耗低，部分放電量低，樂音小，逼迫風冷前提下能夠120%額定負載運轉。本身備有完美的溫度庇護節制體系，為變壓器寧?kù)o運轉供給靠得住保障。該產物的靠得住性目標曾經到達海內進步前輩程度。

　　

　　產品特性：

　　

　　1.線圈采取銅導線環繞糾纏或箔繞，以玻璃纖維加強，環氧樹脂不加填料真空枯燥脫氣脫濕團體澆注，機器強度高，抗短路，耐打擊才能強。

　　

　　2.高壓繞組先結尾及中心分接抽頭采取銅嵌件預埋布局，鋼性好，便于調檔，美妙整潔。

　　

　　3.鐵芯采取優良晶粒取向冷軋硅鋼片疊制，45度全斜多門路接縫。概況用樹脂絕緣涂層籠蓋，耐濕潤，防銹，降噪。

　　

　　4.鐵芯，夾件和線圈之間采取彈性件夾緊，使線圈處于不變壓緊狀況，以下降噪音。

　　

　　5.變壓器按自冷設想，團體澆注的高(低)壓線圈筒壁內部預留有縱向透風道，可裝備逼迫風冷裝配(冷卻風機),采取逼迫風冷裝配后，可進步輸出容量20%。

　　

　　6.配有溫控器，在高壓線圈頂部的預埋孔內安排鉑電阻(PtlOO)。以監測變壓器繞組溫升，主動啟停冷卻風機并設有毛病報警，超溫報警和超溫跳閘功用，為干式變壓器供給靠得住的過載庇護裝配，從而進步干式變壓器運轉的寧?kù)o性。

　　

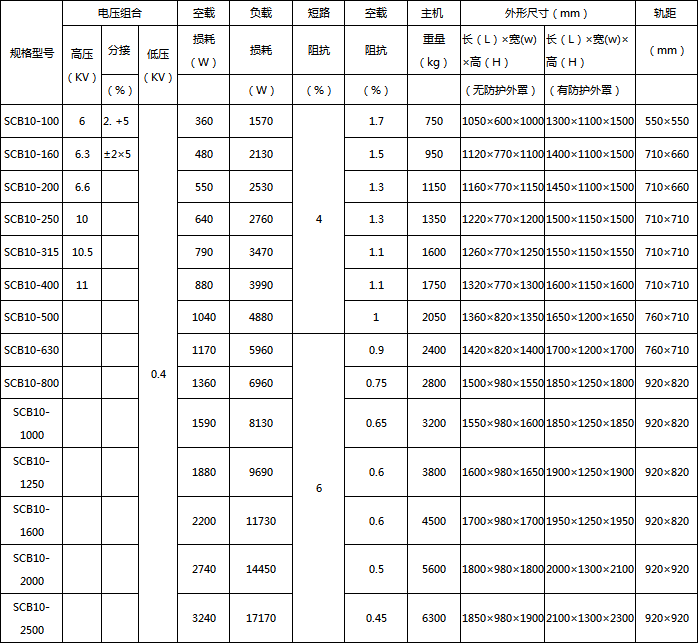

　　SCB10-1250/10-0.4干式變壓器手藝參數以下表：
